Picolo是低價格,適用于單臺攝像機的圖像采集卡。它帶有一個BNC復合視頻輸入接頭,一個S-Video端子及一個DB9多功能接頭。其中DB9帶有4條TTL信號的I/O口。在采集分辨率為768x576(PAL)時可達25幀/秒?？ㄉ峡纱鎯γ艽a,供客戶保護自己的軟件。Picolo最佳用于價格敏感的機器視覺應用,醫療應用等。
|
| |
|
|
| |
| 靈活的視頻接口 |
|

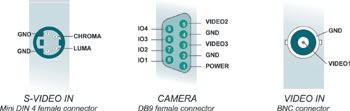

Picolo最多可以連接三臺攝像機。下圖為板卡,攝像機配置：
|
| |
| 接頭 |
配置一 |
配置二 |
配置三 |
| S-Video |
一個S-Video輸入 |
- |
- |
| DB9 |
一個復合視頻輸入 |
二個復合視頻輸入 |
一個S-Video輸入 |
| BNC |
一個復合視頻輸入 |
一個復合視頻輸入 |
一個復合視頻輸入 |
|
| |
| TTLI/O口 |
|
DB9接頭上帶有四個TTLIO口,其中一口可配置為外部觸發線。用戶可以直接把傳感器連接到這條外部觸發口,用于圖像采集。采集后,Picolo用中斷的方式通知應用程序。
|
 |
| |
| 規格 |
| PCI |
32 bits,33 MHz,5 V |
| 尺寸 |
121 mm x 70 mm / 4.76 in x 2.76 in |
| 典型耗電 |
1 W (200 mA @ 5 V) |
| 電器認證 |
FCC class B and CE |
|
|
|
