| 概 述：

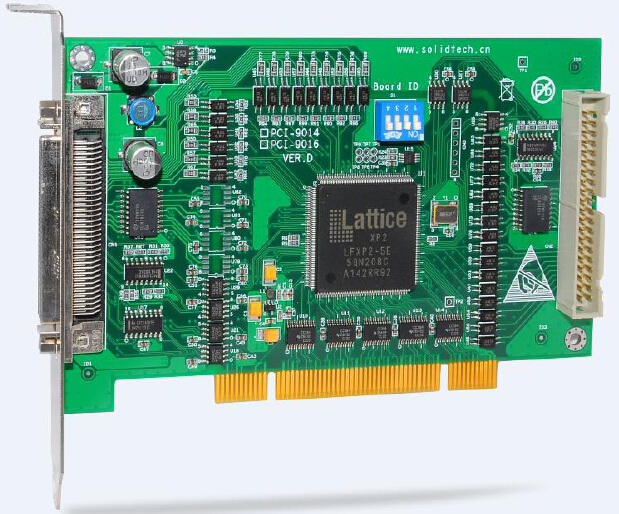

PCI-9014是一款高性價比的4軸點位運動控制卡；使用了FPGA芯片，支持點位運動、連續運動、回零等功能；支持多軸同步、板卡ID設置、非對稱加減速等功能；
可接受編碼器信號，并提供位置比較功能，當位置比較有效時，能夠輸出比較信號，用于觸發外部設備（比如相機），位置比較由FPGA硬件高速完成。
規格：
- 32位PCI總線，兼容3.3V、5V
- 4軸步進電機或伺服電機控制
- 支持OUT/DIR，CW/CCW等脈沖輸出格式，脈沖輸出頻率高達1 MHz
- 每軸有兩個28位計數器，分別對命令脈沖輸出、編碼器脈沖輸入進行計數
- 支持T型和S型速度曲線
- 可編程加速和減速時間
- 每軸有獨立的正向限位、負向限位、原點等專用I/O 接口
- 支持卡號設置
- 16路隔離DO
- 16路隔離DI
- 所有的輸入、輸出隔離達到2500VRMS
參數：
- 電 源:
PCI 輸入: +5V DC ±5%, 500mA max
外部輸入: +24V DC ±5%, 500mA max.
外部輸出: +5V DC ±5%, 500mA, max.
- 工作溫度 : 0° C ~ 50° C
- 存儲溫度 : -20° C ~ 80° C
- 濕 度 : 5 ~ 85%, 無凝結
- 尺 寸 : 175mm(L) X106mm(H)
- 連 接 器 : 68-pin SCSI-type /DB37
軟件支持：
- 支持Windows 2000、Windows XP、Vista、 Win 7、 Win 8等操作系統，支持32位、64位系統
- 提供動態鏈接庫(DLL)供用戶進行二次開發
- 提供MotionPanel調試程序，可在開發階段來調試運動控制系統
- 支持VC++, VB6, VB.NET, C#, F#, Labview, Delphi, C++ builder等開發工具，并提供例子代碼
訂購指南：
| PCI-9014 |
4軸步機/伺服電機運動控制卡 |
| DIN-68/D |
68pin端子板,帶DIN模塊便于安裝在DIN導軌上 |
| DIN-68/L |
68pin端子板,直角連接器 |
| LN-68 /1M |
68pin SCSI-II電纜/1米 |
| LN-68 /2M |
68pin SCSI-II電纜/2米 |
| LN-68 /3M |
68pin SCSI-II電纜/3米 |
| LN-40T37 |
40pin轉DB37排線
|
|
